Kurzwellen Handpeiler
Für die Übung „Bearing26“
am 1. Mai 2026 ist eine Peilung im 40m Amateurfunkband
nötig.
Um eine
preiswerte Alternative für jene die keine
Kurzwellenrichtantenne für das 40m
Band haben zur Verfügung zu stellen, habe ich kurzerhand einen
handlichen
Peiler gebaut.
download Beschreibung
der Version 2.0

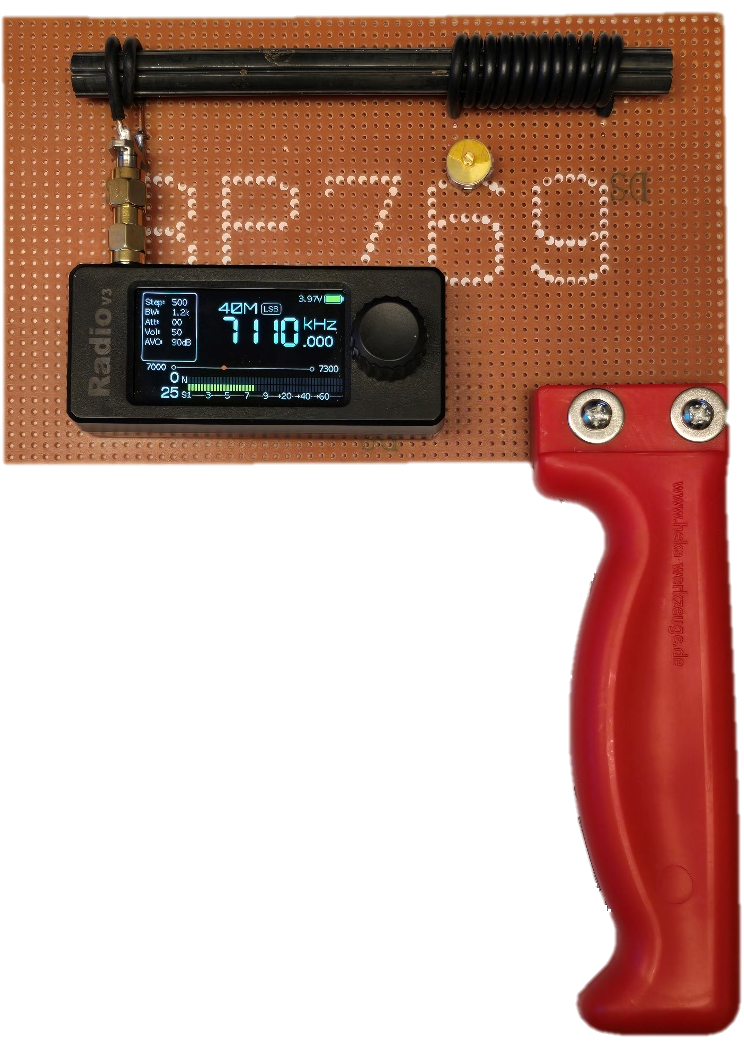

Bild:
Kurzwellenpeiler nach OE3KJN
Der Peilvorgang
Die Peilung ist eine
„Minimum-Peilung“.
Um das Minimum
des Signals festzustellen ist die AGC des Empfängers
im Menü auszuschalten!
Nach dem Einstellen der Empfangsfrequenz und der
Modulation (AM, USB, LSB) sowie der NF-Bandbreite erfolgt eine
Abstimmung des
Drehkondensators um maximale Lautstärke zu erhalten. Eventuell
muss hierfür der
Peiler auf einem Tisch gedreht werden um nicht zufällig im
Bereich der
Minimumrichtung erfolglos ein Signal zu empfangen.
Ist der Peiler abgestimmt nimmt man diesen in
eine Hand und in die andere Hand einen Kompass. Hält man den
Peiler von sich
weg und dreht sich selbst um die eigene Achse erkennt man,
dass sich
Bereiche mit maximaler und minimaler Lautstärke ergeben.
Der Bereich des
Minimums kann sehr klein sein, und es bedarf einiger Übung um
dies zu erkennen.
Mit dieser einfachen Anordnung gibt es 2 Minima und 2 Maxima. Der
Sender ist in
Richtung eines Minimums. Die Peilungen werden auf dem Kompass abgelesen.
Einen einfachen Kompass mit Gradeinteilung findet man zB bei Amazon. Die Missweisung beträgt in Österreich 1° bis 3° Richtung Osten und wird die Abweichung der gemessenen Peilungen auch noch beeinflussen.
Weitere Infos wie YouTube Guides
& Demos sowie Firmware Updates des Empfängers gibt es
unter ATS
Mini Radio - DXR Electronics Bits

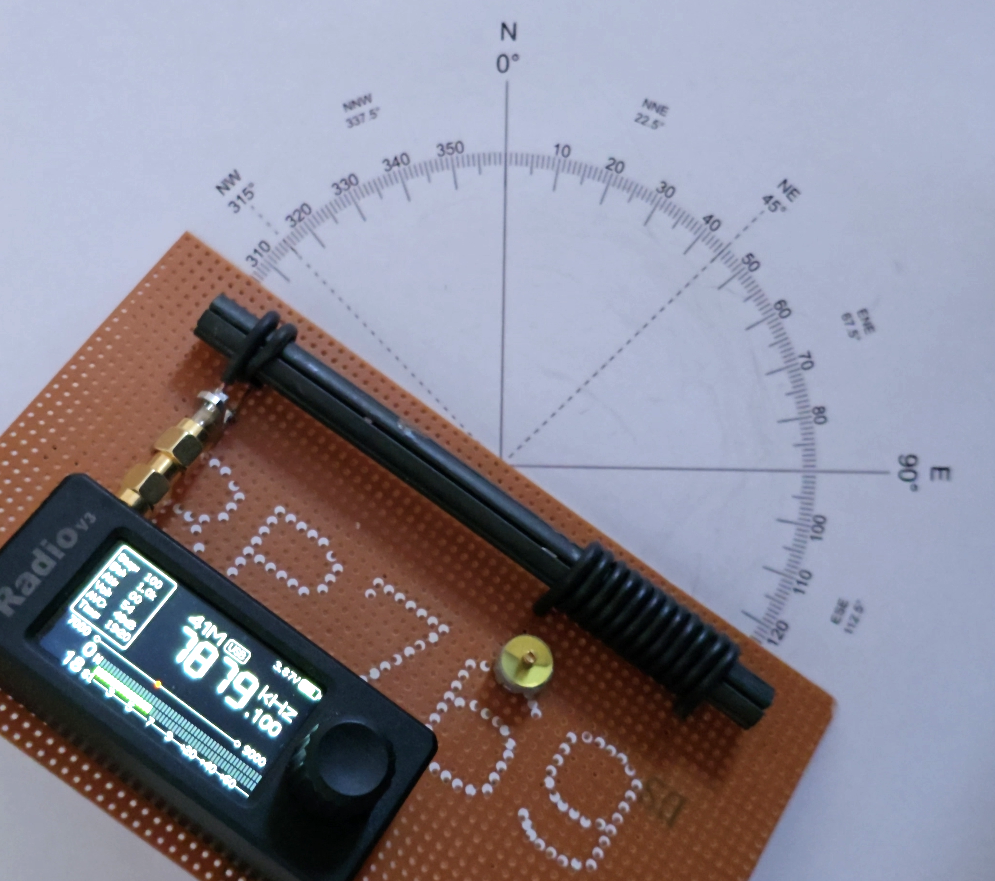

Peilversuch der Wetterfax Aussendung von DWD in Offenbach (bei Frankfurt am Main) auf 7880kHz
Das Minimum ist ungefähr bei Kompasspeilung 305°
Berücksichtigt man die Deviation von 5° so ist die Kartenpeilung 300°
Die tatsächliche Richtung unter Berücksichtigung des Großkreises ist 296°

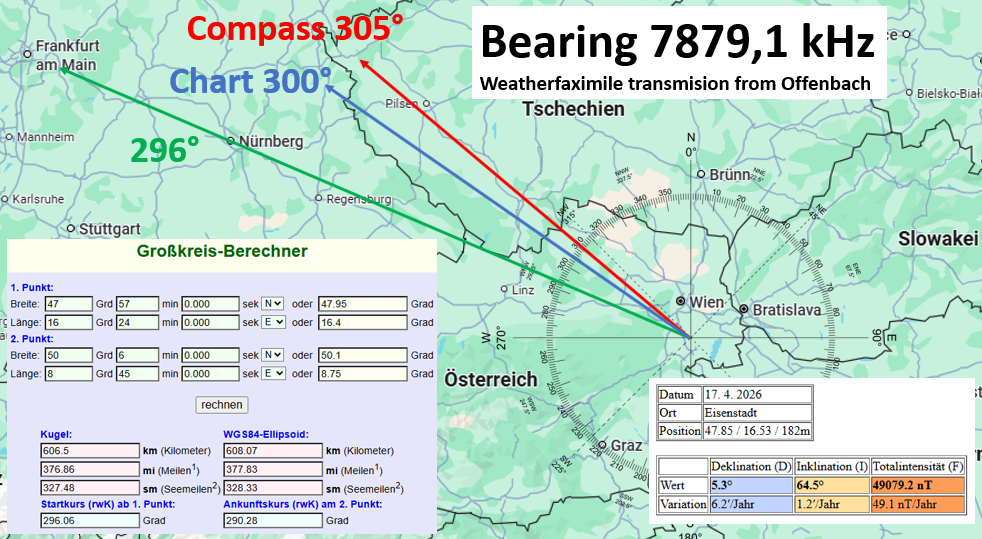

Darstellung auf der Karte
Viel Erfolg bei euren Peilungen!
de OE3KJN
